지질조사 |
|
조사지역에 대한 정보가 가장 중요하다. |
조사지역에 대한 교통, 지형, 지리연구 자료를 사전에 충분히 알고 가야 합니다.
그 다음에는 다음과 같은 준비물을 꼭 가지고 가야 합니다.
[준비물] 클리노메타 , 지형도, 망치, 사진기, 표품주머니, 필기구, 쌍안경, 의약품
특히 클리노메타는 주향과 경사를 재는데 필수 도구이므로 사용법을 잘 알아야 합니다.
준비물이 다 갖추어졌으면 야외지질 조사를 하는데 다음과 같은 방법으로 합니다.
1. 노두가 잘 나타날 수 있는 능선이나 계곡을 따라서 조심스럽게 이동한다.
노두란 지층이 겉으로 드러나 있는 부분입니다. 공사한다고 산 허리를
싹독 끊어 놓은 곳에 노두가 잘 드러나 있으니 힘들여 땅을 팔 필요가 없죠.
2. 망치로 암석을 때려 암석의 신선한 부분을 잘 관찰한다.
신선한 부분이란 망치에 맞아 떨어져 나간 부분에 보이는 돌의 속 부분입니다.
사람으로 치면 속살인 것입니다. 돌멩이 겉 부분은 비바람에 풍화되어 원래의
모습이 아니기 때문에 깨져 나간 그 단면에 보이는 부분이 원래 돌의 본 모습이죠.
3. 노두의 위치를 지형도에 표시하고 암석의 특징과 암석 명을 기재합니다.
이 때 지질 파악에 단서가 될 수 있는 것은 모두 기재해야 합니다.
4. 표품(암석이나 화석)에 채취한 장소와 번호를 붙여두어 나중에 헷갈리는
일이 없도록 합니다.
5. 지질구조와 퇴적구조등을 그림으로 그리거나 사진을 찍어야 합니다.
위와 같은 과정을 거쳐 지질탐사가 이루어 지는 것입니다. 이 때 소홀히 하면 나중에
연구실에 와서 허망한 일을 당하는 경우가 있으니 특히 신경을 써서 정확하고
꼼꼼하게 지질조사를 합시다. 물론 시간과 돈과 정력과 열정이 남아돈다면 대충하고
미진한 부분이 있으며 다시 지질조사 나가면 되겠죠. 그 여유있는 인생도 행복할 것 같네요.
|
지층이 달리는 방향이 주향입니다. |
지층이 달리는 방향이 주향입니다. 주향은 클리노메타로 측정합니다.
1. 주향 재는 법
주향의 방향은 진북을 기준으로 오른쪽(동쪽)으로 치우치면 E 로,
왼쪽(서쪽)으로 치우치면 W로 나타냅니다. 동쪽으로 30도 만큼
치우치면 N30 °E 라고 표시합니다. 물론 서쪽으로 15도 만큼 치우치면
N15°W라고 하지요.
동쪽이나 서쪽으로도 치우치지 않고 똑바로 북쪽을 향하면 NS,
동서로 향하면 EW 라고 씁니다.

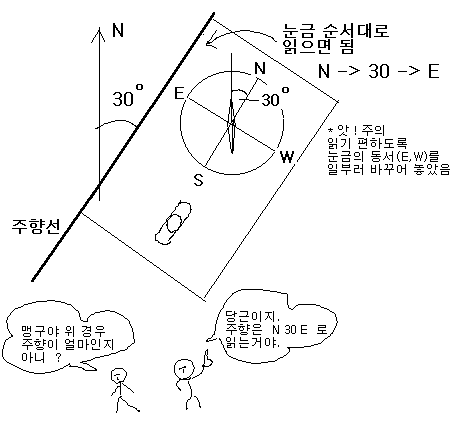

클리노메타는 읽기 편하도록 동, 서의 눈금을 일부러 바꾸어 놓았습니다.
따라서, 클리노메타에 나타난 눈금을 순서대로 그대로 읽으면 됩니다.(아래 그림)
|

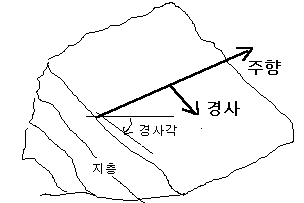

경사 방향은 항상 주향 방향에 직각입니다. |

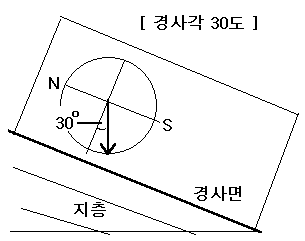

경사란 말 그대로 기울어 진 것입니다. 돌을 굴리면 비탈을 따라 높은데서 낮은데로 구르듯이
경사의 방향도 높은데서 낮은 쪽으로 입니다. 이 경사 방향은 항상 주향 방향과 직각을 이룹니다.
경사가 30도이고 방향이 남동쪽이면 30°SE 라고 표기합니다.
지질도 |
|
지질도는 노선지질도, 지질도, 지질단면도,주상단면도 순으로 만듭니다. |
지질도는 다음과 같은 순서를 따라 만드는 것이죠.
1. 노선지질도 ; 지질학자가 조사하며 지나간 길의 조사 결과를 기재한 것입니다.
노두가 잘 드러난 계곡이나 능선을 따라 작성합니다.
2. 지질도 ; 여러 곳의 노선지질도를 모아서 작성합니다.
똑같은 암석끼리 연결하고 서로 다른 암석사이에는 경계선을 그려줍니다.
지층의 주향이나 경사를 이용하면 지층이 연장되어지는 방향이 예측됩니다.

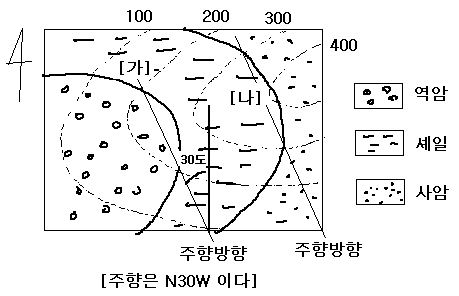

[지질도에서 주향 재기]
자, 그럼, 지질도를 이용하여 다음과 같은 순서로 주향을 재어 봅시다.
1) 지질경계선과 등고선과의 교점을 연결합니다. ---> [가], 나] 선 생김
2) 교점을 연결한 [가],[나] 선이 주향방향입니다.
3) 주향이 진북과 이루는 각도를 잰 후 주향을 표기합니다.
위의 순서를 따라 그린 것이 아래에 있는 그림입니다.

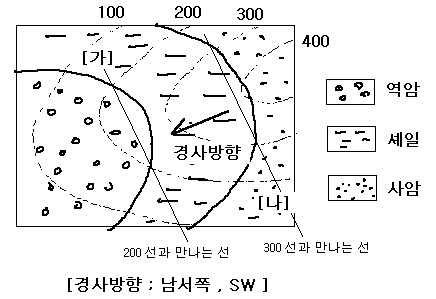

[ 지질도에서 경사 재기 ]
다음은 지질도에서 경사를 재어 봅시다.
1) 주향선을 그림 후 높은 곳에서 낮은 곳으로 선을 긋는다.
2) 이 선의 방향이 바로 경사의 방향이다. (아래 그림)

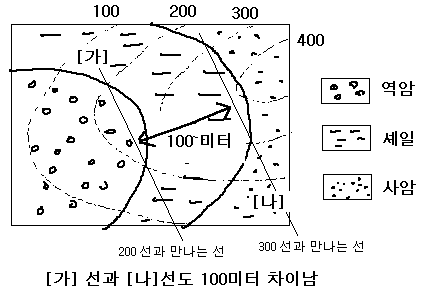

3) 두 선 사이의 거리를 잰다.
4) 선 사이의 거리와 높이 차를 이용하여 경사각을 계산한다.
tan경사각 = 높이 / 거리
위 그림에서 높이 차도 100 미터, 선 사이 거리도 100 미터이므로
tan경사각 = 100 / 100 = 1
∴ 경사각 = 45 도
결국 경사는 45도 SW 이다. (2 와 4를 종합하여 )
3. 지질단면도 ; 완성된 지질도를 입체적으로 이해하기 위해 연직방향으로 지질구조와
암석분포를 그리는 것입니다. (아래 그림)
반드시 다음 3가지를 지켜서 그립니다.
① 주향 방향에 직각이 되도록 단면도를 그립니다.
② 모든 암석이 단면도에 나타나도록 그립니다.
③ 과장되는 것을 막기 위하여 축척을 모두 동일하게 적용합니다.
4. 주상단면도 ; 지질단면도에서 얻은 지층과 암석의 순서 및 두께에 대한 종합자료를
기둥모양(주상)으로 나타낸 것입니다.
